Android系统进程间通信Binder机制在应用程序框架层的Java接口源代码分析
发布于 2016-10-19 13:19:36 | 74 次阅读 | 评论: 0 | 来源: 网友投递
Android移动端操作系统
Android是一种基于Linux的自由及开放源代码的操作系统，主要使用于移动设备，如智能手机和平板电脑，由Google公司和开放手机联盟领导及开发。尚未有统一中文名称，中国大陆地区较多人使用“安卓”或“安致”。
本文主要介绍 Android系统进程间通信Binder机制Java 接口源码分析，这里详细介绍了如何实现Binder 机制和Java接口直接的通信，有兴趣的小伙伴可以参考下
在前面几篇文章中，我们详细介绍了Android系统进程间通信机制Binder的原理，并且深入分析了系统提供的Binder运行库和驱动程序的源代码。细心的读者会发现，这几篇文章分析的Binder接口都是基于C/C++语言来实现的，但是我们在编写应用程序都是基于Java语言的，那么，我们如何使用Java语言来使用系统的Binder机制来进行进程间通信呢？这就是本文要介绍的Android系统应用程序框架层的用Java语言来实现的Binder接口了。
熟悉Android系统的读者，应该能想到应用程序框架中的基于Java语言的Binder接口是通过JNI来调用基于C/C++语言的Binder运行库来为Java应用程序提供进程间通信服务的了。JNI在Android系统中用得相当普遍，SDK中的Java接口API很多只是简单地通过JNI来调用底层的C/C++运行库从而为应用程序服务的。
这里，我们仍然是通过具体的例子来说明Binder机制在应用程序框架层中的Java接口，主要就是Service Manager、Server和Client这三个角色的实现了。通常，在应用程序中，我们都是把Server实现为Service的形式，并且通过IServiceManager.addService接口来把这个Service添加到Service Manager，Client也是通过IServiceManager.getService接口来获得Service接口，接着就可以使用这个Service提供的功能了，这个与运行时库的Binder接口是一致的。
前面我们学习Android硬件抽象层时，曾经在应用程序框架层中提供了一个硬件访问服务HelloService，这个Service运行在一个独立的进程中充当Server的角色，使用这个Service的Client运行在另一个进程中，它们之间就是通过Binder机制来通信的了。这里，我们就使用HelloService这个例子来分析Android系统进程间通信Binder机制在应用程序框架层的Java接口源代码。所以希望读者在阅读下面的内容之前，先了解一下前面在Ubuntu上为Android系统的Application Frameworks层增加硬件访问服务这篇文章。
这篇文章通过五个情景来学习Android系统进程间通信Binder机制在应用程序框架层的Java接口：1. 获取Service Manager的Java远程接口的过程；2. HelloService接口的定义；3. HelloService的启动过程；4. Client获取HelloService的Java远程接口的过程；5. Client通过HelloService的Java远程接口来使用HelloService提供的服务的过程。
一. 获取Service Manager的Java远程接口
我们要获取的Service Manager的Java远程接口是一个ServiceManagerProxy对象的IServiceManager接口。我们现在就来看看ServiceManagerProxy类是长什么样子的：

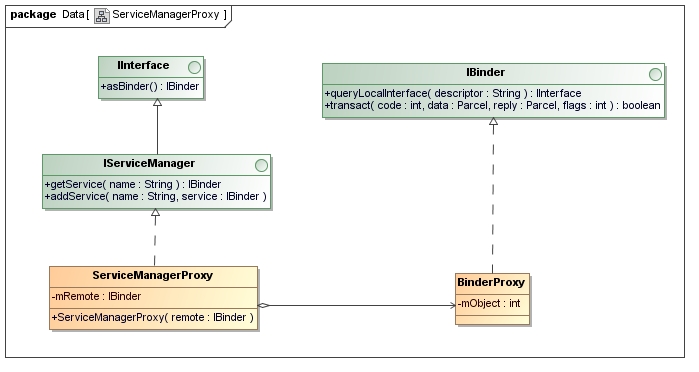

这里可以看出，ServiceManagerProxy类实现了IServiceManager接口，IServiceManager提供了getService和addService两个成员函数来管理系统中的Service。从ServiceManagerProxy类的构造函数可以看出，它需要一个BinderProxy对象的IBinder接口来作为参数。因此，要获取Service Manager的Java远程接口ServiceManagerProxy，首先要有一个BinderProxy对象。下面将会看到这个BinderProxy对象是如何获得的。
再来看一下是通过什么路径来获取Service Manager的Java远程接口ServiceManagerProxy的。这个主角就是ServiceManager了，我们也先看一下ServiceManager是长什么样子的：
ServiceManager类有一个静态成员函数getIServiceManager，它的作用就是用来获取Service Manager的Java远程接口了，而这个函数又是通过ServiceManagerNative来获取Service Manager的Java远程接口的。
接下来，我们就看一下ServiceManager.getIServiceManager这个函数的实现，这个函数定义在frameworks/base/core/java/android/os/ServiceManager.java文件中：
public final class ServiceManager {
......
private static IServiceManager sServiceManager;
......
private static IServiceManager getIServiceManager() {
if (sServiceManager != null) {
return sServiceManager;
}
// Find the service manager
sServiceManager = ServiceManagerNative.asInterface(BinderInternal.getContextObject());
return sServiceManager;
}
......
}
如果其静态成员变量sServiceManager尚未创建，那么就调用ServiceManagerNative.asInterface函数来创建。在调用ServiceManagerNative.asInterface函数之前，首先要通过BinderInternal.getContextObject函数来获得一个BinderProxy对象。
我们来看一下BinderInternal.getContextObject的实现，这个函数定义在frameworks/base/core/java/com/android/internal/os/BinderInternal.java文件中：
public class BinderInternal {
......
/**
* Return the global "context object" of the system. This is usually
* an implementation of IServiceManager, which you can use to find
* other services.
*/
public static final native IBinder getContextObject();
......
}
这里可以看出，BinderInternal.getContextObject是一个JNI方法，它实现在frameworks/base/core/jni/android_util_Binder.cpp文件中：
static jobject android_os_BinderInternal_getContextObject(JNIEnv* env, jobject clazz)
{
sp<IBinder> b = ProcessState::self()->getContextObject(NULL);
return javaObjectForIBinder(env, b);
}
这里看到我们熟悉的ProcessState::self()->getContextObject函数，具体可以参考浅谈Android系统进程间通信（IPC）机制Binder中的Server和Client获得Service Manager接口之路一文。ProcessState::self()->getContextObject函数返回一个BpBinder对象，它的句柄值是0，即下面语句：
sp<IBinder> b = ProcessState::self()->getContextObject(NULL);
相当于是：
sp<IBinder> b = new BpBinder(0);
接着调用javaObjectForIBinder把这个BpBinder对象转换成一个BinderProxy对象：
jobject javaObjectForIBinder(JNIEnv* env, const sp<IBinder>& val)
{
if (val == NULL) return NULL;
if (val->checkSubclass(&gBinderOffsets)) {
// One of our own!
jobject object = static_cast<JavaBBinder*>(val.get())->object();
//printf("objectForBinder %p: it's our own %p!\n", val.get(), object);
return object;
}
// For the rest of the function we will hold this lock, to serialize
// looking/creation of Java proxies for native Binder proxies.
AutoMutex _l(mProxyLock);
// Someone else's... do we know about it?
jobject object = (jobject)val->findObject(&gBinderProxyOffsets);
if (object != NULL) {
jobject res = env->CallObjectMethod(object, gWeakReferenceOffsets.mGet);
if (res != NULL) {
LOGV("objectForBinder %p: found existing %p!\n", val.get(), res);
return res;
}
LOGV("Proxy object %p of IBinder %p no longer in working set!!!", object, val.get());
android_atomic_dec(&gNumProxyRefs);
val->detachObject(&gBinderProxyOffsets);
env->DeleteGlobalRef(object);
}
object = env->NewObject(gBinderProxyOffsets.mClass, gBinderProxyOffsets.mConstructor);
if (object != NULL) {
LOGV("objectForBinder %p: created new %p!\n", val.get(), object);
// The proxy holds a reference to the native object.
env->SetIntField(object, gBinderProxyOffsets.mObject, (int)val.get());
val->incStrong(object);
// The native object needs to hold a weak reference back to the
// proxy, so we can retrieve the same proxy if it is still active.
jobject refObject = env->NewGlobalRef(
env->GetObjectField(object, gBinderProxyOffsets.mSelf));
val->attachObject(&gBinderProxyOffsets, refObject,
jnienv_to_javavm(env), proxy_cleanup);
// Note that a new object reference has been created.
android_atomic_inc(&gNumProxyRefs);
incRefsCreated(env);
}
return object;
}
在介绍这个函数之前，先来看两个变量gBinderOffsets和gBinderProxyOffsets的定义。
先看gBinderOffsets的定义：
static struct bindernative_offsets_t
{
// Class state.
jclass mClass;
jmethodID mExecTransact;
// Object state.
jfieldID mObject;
} gBinderOffsets;
简单来说，gBinderOffsets变量是用来记录上面第二个类图中的Binder类的相关信息的，它是在注册Binder类的JNI方法的int_register_android_os_Binder函数初始化的：
const char* const kBinderPathName = "android/os/Binder";
static int int_register_android_os_Binder(JNIEnv* env)
{
jclass clazz;
clazz = env->FindClass(kBinderPathName);
LOG_FATAL_IF(clazz == NULL, "Unable to find class android.os.Binder");
gBinderOffsets.mClass = (jclass) env->NewGlobalRef(clazz);
gBinderOffsets.mExecTransact
= env->GetMethodID(clazz, "execTransact", "(IIII)Z");
assert(gBinderOffsets.mExecTransact);
gBinderOffsets.mObject
= env->GetFieldID(clazz, "mObject", "I");
assert(gBinderOffsets.mObject);
return AndroidRuntime::registerNativeMethods(
env, kBinderPathName,
gBinderMethods, NELEM(gBinderMethods));
}
再来看gBinderProxyOffsets的定义：
static struct binderproxy_offsets_t
{
// Class state.
jclass mClass;
jmethodID mConstructor;
jmethodID mSendDeathNotice;
// Object state.
jfieldID mObject;
jfieldID mSelf;
} gBinderProxyOffsets;
简单来说，gBinderProxyOffsets是用来变量是用来记录上面第一个图中的BinderProxy类的相关信息的，它是在注册BinderProxy类的JNI方法的int_register_android_os_BinderProxy函数初始化的：
const char* const kBinderProxyPathName = "android/os/BinderProxy";
static int int_register_android_os_BinderProxy(JNIEnv* env)
{
jclass clazz;
clazz = env->FindClass("java/lang/ref/WeakReference");
LOG_FATAL_IF(clazz == NULL, "Unable to find class java.lang.ref.WeakReference");
gWeakReferenceOffsets.mClass = (jclass) env->NewGlobalRef(clazz);
gWeakReferenceOffsets.mGet
= env->GetMethodID(clazz, "get", "()Ljava/lang/Object;");
assert(gWeakReferenceOffsets.mGet);
clazz = env->FindClass("java/lang/Error");
LOG_FATAL_IF(clazz == NULL, "Unable to find class java.lang.Error");
gErrorOffsets.mClass = (jclass) env->NewGlobalRef(clazz);
clazz = env->FindClass(kBinderProxyPathName);
LOG_FATAL_IF(clazz == NULL, "Unable to find class android.os.BinderProxy");
gBinderProxyOffsets.mClass = (jclass) env->NewGlobalRef(clazz);
gBinderProxyOffsets.mConstructor
= env->GetMethodID(clazz, "<init>", "()V");
assert(gBinderProxyOffsets.mConstructor);
gBinderProxyOffsets.mSendDeathNotice
= env->GetStaticMethodID(clazz, "sendDeathNotice", "(Landroid/os/IBinder$DeathRecipient;)V");
assert(gBinderProxyOffsets.mSendDeathNotice);
gBinderProxyOffsets.mObject
= env->GetFieldID(clazz, "mObject", "I");
assert(gBinderProxyOffsets.mObject);
gBinderProxyOffsets.mSelf
= env->GetFieldID(clazz, "mSelf", "Ljava/lang/ref/WeakReference;");
assert(gBinderProxyOffsets.mSelf);
return AndroidRuntime::registerNativeMethods(
env, kBinderProxyPathName,
gBinderProxyMethods, NELEM(gBinderProxyMethods));
}
回到前面的javaObjectForIBinder函数中，下面这段代码：
if (val->checkSubclass(&gBinderOffsets)) {
// One of our own!
jobject object = static_cast<JavaBBinder*>(val.get())->object();
//printf("objectForBinder %p: it's our own %p!\n", val.get(), object);
return object;
}
前面说过，这里传进来的参数是一个BpBinder的指针，而BpBinder::checkSubclass继承于父类IBinder::checkSubclass，它什么也不做就返回false。
于是函数继续往下执行：
jobject object = (jobject)val->findObject(&gBinderProxyOffsets);
由于这个BpBinder对象是第一创建，它里面什么对象也没有，因此，这里返回的object为NULL。
于是函数又继续往下执行：
object = env->NewObject(gBinderProxyOffsets.mClass, gBinderProxyOffsets.mConstructor);
这里，就创建了一个BinderProxy对象了。创建了之后，要把这个BpBinder对象和这个BinderProxy对象关联起来：
env->SetIntField(object, gBinderProxyOffsets.mObject, (int)val.get());
就是通过BinderProxy.mObject成员变量来关联的了，BinderProxy.mObject成员变量记录了这个BpBinder对象的地址。
接下去，还要把它放到BpBinder里面去，下次就要使用时，就可以在上一步调用BpBinder::findObj把它找回来了：
val->attachObject(&gBinderProxyOffsets, refObject,
jnienv_to_javavm(env), proxy_cleanup);
最后，就把这个BinderProxy返回到android_os_BinderInternal_getContextObject函数，最终返回到最开始的ServiceManager.getIServiceManager函数中来了，于是，我们就获得一个BinderProxy对象了。
回到ServiceManager.getIServiceManager中，从下面语句返回：
sServiceManager = ServiceManagerNative.asInterface(BinderInternal.getContextObject());
相当于是：
sServiceManager = ServiceManagerNative.asInterface(new BinderProxy());
接下去就是调用ServiceManagerNative.asInterface函数了，这个函数定义在frameworks/base/core/java/android/os/ServiceManagerNative.java文件中：
public abstract class ServiceManagerNative ......
{
......
static public IServiceManager asInterface(IBinder obj)
{
if (obj == null) {
return null;
}
IServiceManager in =
(IServiceManager)obj.queryLocalInterface(descriptor);
if (in != null) {
return in;
}
return new ServiceManagerProxy(obj);
}
......
}
这里的参数obj是一个BinderProxy对象，它的queryLocalInterface函数返回null。因此，最终以这个BinderProxy对象为参数创建一个ServiceManagerProxy对象。
返回到ServiceManager.getIServiceManager中，从下面语句返回：
sServiceManager = ServiceManagerNative.asInterface(new BinderProxy());
就相当于是：
sServiceManager = new ServiceManagerProxy(new BinderProxy());
于是，我们的目标终于完成了。
总结一下，就是在Java层，我们拥有了一个Service Manager远程接口ServiceManagerProxy，而这个ServiceManagerProxy对象在JNI层有一个句柄值为0的BpBinder对象与之通过gBinderProxyOffsets关联起来。
这样获取Service Manager的Java远程接口的过程就完成了。
二. HelloService接口的定义
前面我们在学习Android系统的硬件抽象层（HAL）时，在在Ubuntu上为Android系统的Application Frameworks层增加硬件访问服务这篇文章中，我们编写了一个硬件服务HelloService，它的服务接口定义在frameworks/base/core/java/android/os/IHelloService.aidl文件中：
package android.os;
interface IHelloService
{
void setVal(int val);
int getVal();
}
这个服务接口很简单，只有两个函数，分别用来读写硬件寄存器。
注意，这是一个aidl文件，编译后会生成一个IHelloService.java。我们来看一下这个文件的内容隐藏着什么奥秘，可以这么神奇地支持进程间通信。
/*
* This file is auto-generated. DO NOT MODIFY.
* Original file: frameworks/base/core/java/android/os/IHelloService.aidl
*/
package android.os;
public interface IHelloService extends android.os.IInterface
{
/** Local-side IPC implementation stub class. */
public static abstract class Stub extends android.os.Binder implements android.os.IHelloService
{
private static final java.lang.String DESCRIPTOR = "android.os.IHelloService";
/** Construct the stub at attach it to the interface. */
public Stub()
{
this.attachInterface(this, DESCRIPTOR);
}
/**
* Cast an IBinder object into an android.os.IHelloService interface,
* generating a proxy if needed.
*/
public static android.os.IHelloService asInterface(android.os.IBinder obj)
{
if ((obj==null)) {
return null;
}
android.os.IInterface iin = (android.os.IInterface)obj.queryLocalInterface(DESCRIPTOR);
if (((iin!=null)&&(iin instanceof android.os.IHelloService))) {
return ((android.os.IHelloService)iin);
}
return new android.os.IHelloService.Stub.Proxy(obj);
}
public android.os.IBinder asBinder()
{
return this;
}
@Override
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
{
switch (code)
{
case INTERFACE_TRANSACTION:
{
reply.writeString(DESCRIPTOR);
return true;
}
case TRANSACTION_setVal:
{
data.enforceInterface(DESCRIPTOR);
int _arg0;
_arg0 = data.readInt();
this.setVal(_arg0);
reply.writeNoException();
return true;
}
case TRANSACTION_getVal:
{
data.enforceInterface(DESCRIPTOR);
int _result = this.getVal();
reply.writeNoException();
reply.writeInt(_result);
return true;
}
}
return super.onTransact(code, data, reply, flags);
}
private static class Proxy implements android.os.IHelloService
{
private android.os.IBinder mRemote;
Proxy(android.os.IBinder remote)
{
mRemote = remote;
}
public android.os.IBinder asBinder()
{
return mRemote;
}
public java.lang.String getInterfaceDescriptor()
{
return DESCRIPTOR;
}
public void setVal(int val) throws android.os.RemoteException
{
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
try {
_data.writeInterfaceToken(DESCRIPTOR);
_data.writeInt(val);
mRemote.transact(Stub.TRANSACTION_setVal, _data, _reply, 0);
_reply.readException();
}
finally {
_reply.recycle();
_data.recycle();
}
}
public int getVal() throws android.os.RemoteException
{
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
int _result;
try {
_data.writeInterfaceToken(DESCRIPTOR);
mRemote.transact(Stub.TRANSACTION_getVal, _data, _reply, 0);
_reply.readException();
_result = _reply.readInt();
}
finally {
_reply.recycle();
_data.recycle();
}
return _result;
}
}
static final int TRANSACTION_setVal = (android.os.IBinder.FIRST_CALL_TRANSACTION + 0);
static final int TRANSACTION_getVal = (android.os.IBinder.FIRST_CALL_TRANSACTION + 1);
}
public void setVal(int val) throws android.os.RemoteException;
public int getVal() throws android.os.RemoteException;
}
这里我们可以看到IHelloService.aidl这个文件编译后的真面目，原来就是根据IHelloService接口的定义生成相应的Stub和Proxy类，这个就是我们熟悉的Binder机制的内容了，即实现这个HelloService的Server必须继续于这里的IHelloService.Stub类，而这个HelloService的远程接口就是这里的IHelloService.Stub.Proxy对象获得的IHelloService接口。接下来的内容，我们就可以看到IHelloService.Stub和IHelloService.Stub.Proxy是怎么创建或者使用的。
三. HelloService的启动过程
在讨论HelloService的启动过程之前，我们先来看一下实现HelloService接口的Server是怎么定义的。
回忆在Ubuntu上为Android系统的Application Frameworks层增加硬件访问服务一文，我们在frameworks/base/services/java/com/android/server目录下新增了一个HelloService.java文件：
package com.android.server;
import android.content.Context;
import android.os.IHelloService;
import android.util.Slog;
public class HelloService extends IHelloService.Stub {
private static final String TAG = "HelloService";
HelloService() {
init_native();
}
public void setVal(int val) {
setVal_native(val);
}
public int getVal() {
return getVal_native();
}
private static native boolean init_native();
private static native void setVal_native(int val);
private static native int getVal_native();
}
这里，我们可以看到，HelloService继续了IHelloService.Stub类，它通过本地方法调用实现了getVal和setVal两个函数。我们不关心这两个函数的具体实现，有兴趣的读者可以参考在Ubuntu上为Android系统的Application Frameworks层增加硬件访问服务一文。
有了HelloService这个Server类后，下一步就是考虑怎么样把它启动起来了。在frameworks/base/services/java/com/android/server/SystemServer.java文件中，定义了SystemServer类。SystemServer对象是在系统启动的时候创建的，它被创建的时候会启动一个线程来创建HelloService，并且把它添加到Service Manager中去。
我们来看一下这部份的代码：
class ServerThread extends Thread {
......
@Override
public void run() {
......
Looper.prepare();
......
try {
Slog.i(TAG, "Hello Service");
ServiceManager.addService("hello", new HelloService());
} catch (Throwable e) {
Slog.e(TAG, "Failure starting Hello Service", e);
}
......
Looper.loop();
......
}
}
......
public class SystemServer
{
......
/**
* This method is called from Zygote to initialize the system. This will cause the native
* services (SurfaceFlinger, AudioFlinger, etc..) to be started. After that it will call back
* up into init2() to start the Android services.
*/
native public static void init1(String[] args);
......
public static final void init2() {
Slog.i(TAG, "Entered the Android system server!");
Thread thr = new ServerThread();
thr.setName("android.server.ServerThread");
thr.start();
}
......
}
这里，我们可以看到，在ServerThread.run函数中，执行了下面代码把HelloService添加到Service Manager中去。这里我们关注把HelloService添加到Service Manager中去的代码：
try {
Slog.i(TAG, "Hello Service");
ServiceManager.addService("hello", new HelloService());
} catch (Throwable e) {
Slog.e(TAG, "Failure starting Hello Service", e);
}
通过调用ServiceManager.addService把一个HelloService实例添加到Service Manager中去。
我们先来看一下HelloService的创建过程：
new HelloService();
这个语句会调用HelloService类的构造函数，而HelloService类继承于IHelloService.Stub类，IHelloService.Stub类又继承了Binder类，因此，最后会调用Binder类的构造函数：
public class Binder implements IBinder {
......
private int mObject;
......
public Binder() {
init();
......
}
private native final void init();
......
}
这里调用了一个JNI方法init来初始化这个Binder对象，这个JNI方法定义在frameworks/base/core/jni/android_util_Binder.cpp文件中：
static void android_os_Binder_init(JNIEnv* env, jobject clazz)
{
JavaBBinderHolder* jbh = new JavaBBinderHolder(env, clazz);
if (jbh == NULL) {
jniThrowException(env, "java/lang/OutOfMemoryError", NULL);
return;
}
LOGV("Java Binder %p: acquiring first ref on holder %p", clazz, jbh);
jbh->incStrong(clazz);
env->SetIntField(clazz, gBinderOffsets.mObject, (int)jbh);
}
它实际上只做了一件事情，就是创建一个JavaBBinderHolder对象jbh，然后把这个对象的地址保存在上面的Binder类的mObject成员变量中，后面我们会用到。
回到ServerThread.run函数中，我们再来看一下ServiceManager.addService函数的实现：
public final class ServiceManager {
......
private static IServiceManager sServiceManager;
......
public static void addService(String name, IBinder service) {
try {
getIServiceManager().addService(name, service);
} catch (RemoteException e) {
Log.e(TAG, "error in addService", e);
}
}
......
}
这里的getIServiceManager函数我们在前面已经分析过了，它返回的是一个ServiceManagerProxy对象的IServiceManager接口。因此，我们进入到ServiceManagerProxy.addService中去看看：
class ServiceManagerProxy implements IServiceManager {
public ServiceManagerProxy(IBinder remote) {
mRemote = remote;
}
......
public void addService(String name, IBinder service)
throws RemoteException {
Parcel data = Parcel.obtain();
Parcel reply = Parcel.obtain();
data.writeInterfaceToken(IServiceManager.descriptor);
data.writeString(name);
data.writeStrongBinder(service);
mRemote.transact(ADD_SERVICE_TRANSACTION, data, reply, 0);
reply.recycle();
data.recycle();
}
......
private IBinder mRemote;
}
这里的Parcel类是用Java来实现的，它跟我们前面几篇文章介绍Binder机制时提到的用C++实现的Parcel类的作用是一样的，即用来在两个进程之间传递数据。
这里我们关注是如何把参数service写到data这个Parcel对象中去的：
data.writeStrongBinder(service);
我们来看看Parcel.writeStrongBinder函数的实现：
public final class Parcel {
......
/**
* Write an object into the parcel at the current dataPosition(),
* growing dataCapacity() if needed.
*/
public final native void writeStrongBinder(IBinder val);
......
}
这里的writeStrongBinder函数又是一个JNI方法，它定义在frameworks/base/core/jni/android_util_Binder.cpp文件中：
static void android_os_Parcel_writeStrongBinder(JNIEnv* env, jobject clazz, jobject object)
{
Parcel* parcel = parcelForJavaObject(env, clazz);
if (parcel != NULL) {
const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));
if (err != NO_ERROR) {
jniThrowException(env, "java/lang/OutOfMemoryError", NULL);
}
}
}
这里的clazz参数是一个Java语言实现的Parcel对象，通过parcelForJavaObject把它转换成C++语言实现的Parcel对象。这个函数的实现我们就不看了，有兴趣的读者可以研究一下，这个函数也是实现在frameworks/base/core/jni/android_util_Binder.cpp这个文件中。
这里的object参数是一个Java语言实现的Binder对象，在调用C++语言实现的Parcel::writeStrongBinder把这个对象写入到parcel对象时，首先通过ibinderForJavaObject函数把这个Java语言实现的Binder对象转换为C++语言实现的JavaBBinderHolder对象：
sp<IBinder> ibinderForJavaObject(JNIEnv* env, jobject obj)
{
if (obj == NULL) return NULL;
if (env->IsInstanceOf(obj, gBinderOffsets.mClass)) {
JavaBBinderHolder* jbh = (JavaBBinderHolder*)
env->GetIntField(obj, gBinderOffsets.mObject);
return jbh != NULL ? jbh->get(env) : NULL;
}
if (env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)) {
return (IBinder*)
env->GetIntField(obj, gBinderProxyOffsets.mObject);
}
LOGW("ibinderForJavaObject: %p is not a Binder object", obj);
return NULL;
}
我们知道，这里的obj参数是一个Binder类的实例，因此，这里会进入到第一个if语句中去。
在前面创建HelloService对象，曾经在调用到HelloService的父类Binder中，曾经在JNI层创建了一个JavaBBinderHolder对象，然后把这个对象的地址保存在Binder类的mObject成员变量中，因此，这里把obj对象的mObject成员变量强制转为JavaBBinderHolder对象。
到了这里，这个函数的功课还未完成，还剩下最后关键的一步：
return jbh != NULL ? jbh->get(env) : NULL;
这里就是jbh->get这个语句了。
在JavaBBinderHolder类中，有一个成员变量mBinder，它的类型为JavaBBinder，而JavaBBinder类继承于BBinder类。在前面学习Binder机制的C++语言实现时，我们在Android系统进程间通信（IPC）机制Binder中的Server启动过程源代码分析这篇文章中，曾经介绍过，IPCThreadState类负责与Binder驱动程序进行交互，它把从Binder驱动程序读出来的请求作简单的处理后，最后把这个请求扔给BBinder的onTransact函数来进一步处理。
这里，我们就是要把JavaBBinderHolder里面的JavaBBinder类型Binder实体添加到Service Manager中去，以便使得这个HelloService有Client来请求服务时，由Binder驱动程序来唤醒这个Server线程，进而调用这个JavaBBinder类型Binder实体的onTransact函数来进一步处理，这个函数我们在后面会继续介绍。
先来看一下JavaBBinderHolder::get函数的实现：
class JavaBBinderHolder : public RefBase
{
......
JavaBBinderHolder(JNIEnv* env, jobject object)
: mObject(object)
{
......
}
......
sp<JavaBBinder> get(JNIEnv* env)
{
AutoMutex _l(mLock);
sp<JavaBBinder> b = mBinder.promote();
if (b == NULL) {
b = new JavaBBinder(env, mObject);
mBinder = b;
......
}
return b;
}
......
jobject mObject;
wp<JavaBBinder> mBinder;
};
这里是第一次调用get函数，因此，会创建一个JavaBBinder对象，并且保存在mBinder成员变量中。注意，这里的mObject就是上面创建的HelloService对象了，这是一个Java对象。这个HelloService对象最终也会保存在JavaBBinder对象的成员变量mObject中。
回到android_os_Parcel_writeStrongBinder函数中，下面这个语句：
const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));
相当于是：
const status_t err = parcel->writeStrongBinder((JavaBBinderHodler*)(obj.mObject));
因此，这里的效果相当于是写入了一个JavaBBinder类型的Binder实体到parcel中去。这与我们前面介绍的Binder机制的C++实现是一致的。
接着，再回到ServiceManagerProxy.addService这个函数中，最后它通过其成员变量mRemote来执行进程间通信操作。前面我们在介绍如何获取Service Manager远程接口时提到，这里的mRemote成员变量实际上是一个BinderProxy对象，因此，我们再来看看BinderProxy.transact函数的实现：
final class BinderProxy implements IBinder {
......
public native boolean transact(int code, Parcel data, Parcel reply,
int flags) throws RemoteException;
......
}
这里的transact成员函数又是一个JNI方法，它定义在frameworks/base/core/jni/android_util_Binder.cpp文件中：
static jboolean android_os_BinderProxy_transact(JNIEnv* env, jobject obj,
jint code, jobject dataObj,
jobject replyObj, jint flags)
{
......
Parcel* data = parcelForJavaObject(env, dataObj);
if (data == NULL) {
return JNI_FALSE;
}
Parcel* reply = parcelForJavaObject(env, replyObj);
if (reply == NULL && replyObj != NULL) {
return JNI_FALSE;
}
IBinder* target = (IBinder*)
env->GetIntField(obj, gBinderProxyOffsets.mObject);
if (target == NULL) {
jniThrowException(env, "java/lang/IllegalStateException", "Binder has been finalized!");
return JNI_FALSE;
}
......
status_t err = target->transact(code, *data, reply, flags);
......
if (err == NO_ERROR) {
return JNI_TRUE;
} else if (err == UNKNOWN_TRANSACTION) {
return JNI_FALSE;
}
signalExceptionForError(env, obj, err);
return JNI_FALSE;
}
这里传进来的参数dataObj和replyObj是一个Java接口实现的Parcel类，由于这里是JNI层，需要把它转换为C++实现的Parcel类，它们就是通过我们前面说的parcelForJavaObject函数进行转换的。
前面我们在分析如何获取Service Manager远程接口时，曾经说到，在JNI层中，创建了一个BpBinder对象，它的句柄值为0，它的地址保存在gBinderProxyOffsets.mObject中，因此，这里通过下面语句得到这个BpBinder对象的IBinder接口：
IBinder* target = (IBinder*)
env->GetIntField(obj, gBinderProxyOffsets.mObject);
有了这个IBinder接口后，就和我们前面几篇文章介绍Binder机制的C/C++实现一致了。
最后，通过BpBinder::transact函数进入到Binder驱动程序，然后Binder驱动程序唤醒Service Manager响应这个ADD_SERVICE_TRANSACTION请求：
status_t err = target->transact(code, *data, reply, flags);
具体可以参考Android系统进程间通信（IPC）机制Binder中的Server启动过程源代码分析一文。需要注意的是，这里的data包含了一个JavaBBinderHolder类型的Binder实体对象，它就代表了我们上面创建的HelloService。Service Manager收到这个ADD_SERVICE_TRANSACTION请求时，就会把这个Binder实体纳入到自己内部进行管理。
这样，实现HelloService的Server的启动过程就完成了。
四. Client获取HelloService的Java远程接口的过程
前面我们在学习Android系统硬件抽象层（HAL）时，在在Ubuntu上为Android系统内置Java应用程序测试Application Frameworks层的硬件服务这篇文章中，我们创建了一个应用程序，这个应用程序作为一个Client角色，借助Service Manager这个Java远程接口来获得HelloService的远程接口，进而调用HelloService提供的服务。
我们看看它是如何借助Service Manager这个Java远程接口来获得HelloService的远程接口的。在Hello这个Activity的onCreate函数，通过IServiceManager.getService函数来获得HelloService的远程接口：
public class Hello extends Activity implements OnClickListener {
......
private IHelloService helloService = null;
......
@Override
public void onCreate(Bundle savedInstanceState) {
helloService = IHelloService.Stub.asInterface(
ServiceManager.getService("hello"));
}
......
}
我们先来看ServiceManager.getService的实现。前面我们说过，这里实际上是调用了ServiceManagerProxy.getService函数：
class ServiceManagerProxy implements IServiceManager {
public ServiceManagerProxy(IBinder remote) {
mRemote = remote;
}
......
public IBinder getService(String name) throws RemoteException {
Parcel data = Parcel.obtain();
Parcel reply = Parcel.obtain();
data.writeInterfaceToken(IServiceManager.descriptor);
data.writeString(name);
mRemote.transact(GET_SERVICE_TRANSACTION, data, reply, 0);
IBinder binder = reply.readStrongBinder();
reply.recycle();
data.recycle();
return binder;
}
......
private IBinder mRemote;
}
最终通过mRemote.transact来执行实际操作。我们在前面已经介绍过了，这里的mRemote实际上是一个BinderProxy对象，它的transact成员函数是一个JNI方法，实现在frameworks/base/core/jni/android_util_Binder.cpp文件中的android_os_BinderProxy_transact函数中。
这个函数前面我们已经看到了，这里就不再列出来了。不过，当这个函数从：
status_t err = target->transact(code, *data, reply, flags);
这里的reply变量里面就包括了一个HelloService的引用了。注意，这里的reply变量就是我们在ServiceManagerProxy.getService函数里面传进来的参数reply，它是一个Parcel对象。
回到ServiceManagerProxy.getService函数中，从下面语句返回：
mRemote.transact(GET_SERVICE_TRANSACTION, data, reply, 0);
接着，就通过下面语句将这个HelloService的引用读出来：
IBinder binder = reply.readStrongBinder();
我们看看Parcel.readStrongBinder的实现：
public final class Parcel {
......
/**
* Read an object from the parcel at the current dataPosition().
*/
public final native IBinder readStrongBinder();
......
}
它也是一个JNI方法，实现在frameworks/base/core/jni/android_util_Binder.cpp文件中：
static jobject android_os_Parcel_readStrongBinder(JNIEnv* env, jobject clazz)
{
Parcel* parcel = parcelForJavaObject(env, clazz);
if (parcel != NULL) {
return javaObjectForIBinder(env, parcel->readStrongBinder());
}
return NULL;
}
这里首先把Java语言实现的Parcel对象class转换成C++语言实现的Parcel对象parcel，接着，通过parcel->readStrongBinder函数来获得一个Binder引用。
我们在前面学习Binder机制时，在Android系统进程间通信（IPC）机制Binder中的Client获得Server远程接口过程源代码分析这篇文章中，曾经分析过这个函数，它最终返回来的是一个BpBinder对象，因此，下面的语句：
return javaObjectForIBinder(env, parcel->readStrongBinder());
就相当于是：
return javaObjectForIBinder(env, new BpBinder(handle));
这里的handle就是HelloService这个Binder实体在Client进程中的句柄了，它是由Binder驱动程序设置的，上层不用关心它的值具体是多少。至于javaObjectForIBinder这个函数，我们前面介绍如何获取Service Manager的Java远程接口时已经有详细介绍，这里就不累述了，它的作用就是创建一个BinderProxy对象，并且把刚才获得的BpBinder对象的地址保存在这个BinderProxy对象的mObject成员变量中。
最后返回到Hello.onCreate函数中，从下面语句返回：
helloService = IHelloService.Stub.asInterface( ServiceManager.getService("hello"));
就相当于是：
helloService = IHelloService.Stub.asInterface(new BinderProxy()));
回忆一下前面介绍IHelloService接口的定义时，IHelloService.Stub.asInterface是这样定义的：
public interface IHelloService extends android.os.IInterface
{
/** Local-side IPC implementation stub class. */
public static abstract class Stub extends android.os.Binder implements android.os.IHelloService
{
......
public static android.os.IHelloService asInterface(android.os.IBinder obj)
{
if ((obj==null)) {
return null;
}
android.os.IInterface iin = (android.os.IInterface)obj.queryLocalInterface(DESCRIPTOR);
if (((iin!=null)&&(iin instanceof android.os.IHelloService))) {
return ((android.os.IHelloService)iin);
}
return new android.os.IHelloService.Stub.Proxy(obj);
}
......
}
}
这里的obj是一个BinderProxy对象，它的queryLocalInterface返回null，于是调用下面语句获得HelloService的远程接口：
return new android.os.IHelloService.Stub.Proxy(obj);
相当于是：
return new android.os.IHelloService.Stub.Proxy(new BinderProxy());
这样，我们就获得了HelloService的远程接口了，它实质上是一个实现了IHelloService接口的IHelloService.Stub.Proxy对象。
五. Client通过HelloService的Java远程接口来使用HelloService提供的服务的过程
上面介绍的Hello这个Activity获得了HelloService的远程接口后，就可以使用它的服务了。
我们以使用IHelloService.getVal函数为例详细说明。在Hello::onClick函数中调用了IHelloService.getVal函数：
public class Hello extends Activity implements OnClickListener {
......
@Override
public void onClick(View v) {
if(v.equals(readButton)) {
int val = helloService.getVal();
......
}
else if(v.equals(writeButton)) {
......
}
else if(v.equals(clearButton)) {
......
}
}
......
}
通知前面的分析，我们知道，这里的helloService接口实际上是一个IHelloService.Stub.Proxy对象，因此，我们进入到IHelloService.Stub.Proxy类的getVal函数中：
public interface IHelloService extends android.os.IInterface
{
/** Local-side IPC implementation stub class. */
public static abstract class Stub extends android.os.Binder implements android.os.IHelloService
{
......
private static class Proxy implements android.os.IHelloService
{
private android.os.IBinder mRemote;
......
public int getVal() throws android.os.RemoteException
{
android.os.Parcel _data = android.os.Parcel.obtain();
android.os.Parcel _reply = android.os.Parcel.obtain();
int _result;
try {
_data.writeInterfaceToken(DESCRIPTOR);
mRemote.transact(Stub.TRANSACTION_getVal, _data, _reply, 0);
_reply.readException();
_result = _reply.readInt();
}
finally {
_reply.recycle();
_data.recycle();
}
return _result;
}
}
......
static final int TRANSACTION_getVal = (android.os.IBinder.FIRST_CALL_TRANSACTION + 1);
}
......
}
这里我们可以看出，实际上是通过mRemote.transact来请求HelloService执行TRANSACTION_getVal操作。这里的mRemote是一个BinderProxy对象，这是我们在前面获取HelloService的Java远程接口的过程中创建的。
BinderProxy.transact函数是一个JNI方法，我们在前面已经介绍过了，这里不再累述。最过调用到Binder驱动程序，Binder驱动程序唤醒HelloService这个Server。前面我们在介绍HelloService的启动过程时，曾经提到，HelloService这个Server线程被唤醒之后，就会调用JavaBBinder类的onTransact函数：
class JavaBBinder : public BBinder
{
JavaBBinder(JNIEnv* env, jobject object)
: mVM(jnienv_to_javavm(env)), mObject(env->NewGlobalRef(object))
{
......
}
......
virtual status_t onTransact(
uint32_t code, const Parcel& data, Parcel* reply, uint32_t flags = 0)
{
JNIEnv* env = javavm_to_jnienv(mVM);
......
jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,
code, (int32_t)&data, (int32_t)reply, flags);
......
return res != JNI_FALSE ? NO_ERROR : UNKNOWN_TRANSACTION;
}
......
JavaVM* const mVM;
jobject const mObject;
};
前面我们在介绍HelloService的启动过程时，曾经介绍过，JavaBBinder类里面的成员变量mObject就是HelloService类的一个实例对象了。因此，这里通过语句：
jboolean res = env->CallBooleanMethod(mObject, gBinderOffsets.mExecTransact,
code, (int32_t)&data, (int32_t)reply, flags);
就调用了HelloService.execTransact函数，而HelloService.execTransact函数继承了Binder类的execTransact函数：
public class Binder implements IBinder {
......
// Entry point from android_util_Binder.cpp's onTransact
private boolean execTransact(int code, int dataObj, int replyObj, int flags) {
Parcel data = Parcel.obtain(dataObj);
Parcel reply = Parcel.obtain(replyObj);
// theoretically, we should call transact, which will call onTransact,
// but all that does is rewind it, and we just got these from an IPC,
// so we'll just call it directly.
boolean res;
try {
res = onTransact(code, data, reply, flags);
} catch (RemoteException e) {
reply.writeException(e);
res = true;
} catch (RuntimeException e) {
reply.writeException(e);
res = true;
} catch (OutOfMemoryError e) {
RuntimeException re = new RuntimeException("Out of memory", e);
reply.writeException(re);
res = true;
}
reply.recycle();
data.recycle();
return res;
}
}
这里又调用了onTransact函数来作进一步处理。由于HelloService类继承了IHelloService.Stub类，而IHelloService.Stub类实现了onTransact函数，HelloService类没有实现，因此，最终调用了IHelloService.Stub.onTransact函数：
public interface IHelloService extends android.os.IInterface
{
/** Local-side IPC implementation stub class. */
public static abstract class Stub extends android.os.Binder implements android.os.IHelloService
{
......
@Override
public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException
{
switch (code)
{
......
case TRANSACTION_getVal:
{
data.enforceInterface(DESCRIPTOR);
int _result = this.getVal();
reply.writeNoException();
reply.writeInt(_result);
return true;
}
}
return super.onTransact(code, data, reply, flags);
}
......
}
}
函数最终又调用了HelloService.getVal函数：
public class HelloService extends IHelloService.Stub {
......
public int getVal() {
return getVal_native();
}
......
private static native int getVal_native();
}
最终，经过层层返回，就回到IHelloService.Stub.Proxy.getVal函数中来了，从下面语句返回：
mRemote.transact(Stub.TRANSACTION_getVal, _data, _reply, 0);
并将结果读出来：
_result = _reply.readInt();
最后将这个结果返回到Hello.onClick函数中。
这样，Client通过HelloService的Java远程接口来使用HelloService提供的服务的过程就介绍完了。
至此，Android系统进程间通信Binder机制在应用程序框架层的Java接口源代码分析也完成了，整个Binder机制的学习就结束了。
重新学习Android系统进程间通信Binder机制，请回到Android进程间通信（IPC）机制Binder简要介绍和学习计划一文。
以上就是Android 系统进程通信Binder 机制Java接口的源码分析，谢谢大家对本站的支持，后续继续补充相关知识！
