今天写这篇博客是想达到抛砖引玉的作用，想与大家交流一下思想，相互学习，博文中有不足之处还望大家批评指正。本篇博客的内容沿袭以往博客的风格，也是以干货为主，偶尔扯扯咸蛋(哈哈~不好好工作又开始发表博客啦~)。
由于本人项目经验有限，关于架构设计方面的东西理解有限，我个人对MVVM的理解主要是借鉴于之前的用过的MVC的Web框架~在学校的时候用过ThinkPHP框架，和SSH框架，都是MVC的架构模式，今天MVVM与传统的MVC可谓是极为相似，也可以说是兄弟关系，也就是一家人了。
说道架构设计和团队协作，这个对App的开发还是比较重要的。即使作为一个专业的搬砖者，前提是你这砖搬完放在哪？不只是Code有框架，其他的东西都是有框架的，比如桥梁等等神马的~在这儿就不往外扯了。一个好的工程框架不进可以提高团队的协作效率，同时还可以减少代码的冗余度和耦合性，合理的分工与系统的架构设计是少不了的。
至于团队协作不仅仅是有SVN或者Git这些版本控制工具就行的，至于如何在iOS开发中使用SVN,请参考之前的博客（iOS开发之版本控制（SVN））。一个团队可以高效的工作，本人觉得交流是最为重要的，团队中的每个人都比较和气，而且交流上没有什么障碍，交流在团队中最为重要。至于SVN怎么用，那都不是事儿！
好了今天就以我写的一个Demo来浅谈一下iOS开发中的架构设计和团队协作，今天的咸蛋先到这儿，切入今天的话题。
为了写今天的博客我花了点时间做了个工程，这个工程后台的接口用的新浪微博的API来进行测试的，在本文的后面也会跟上GitHub的分享链接。OK~说的高大上一些就是，仁者见仁智者见智，交流思想，共同学习。
一、小酌一下MVVM
在这呢也不赘述什么是MVC,神马又是MVVM了,在百度上谷歌一下一抓一大把，在这儿就简单的提上一嘴。下面的Demo用的就是MVVM的架构模式。
Model层是少不了的了，我们得有东西充当DTO(数据传输对象)，当然，用字典也是可以的，编程么，要灵活一些。Model层是比较薄的一层，如果学过Java的小伙伴的话，对JavaBean应该不陌生吧。
ViewModel层，就是View和Model层的粘合剂，他是一个放置用户输入验证逻辑，视图显示逻辑，发起网络请求和其他各种各样的代码的极好的地方。说白了，就是把原来ViewController层的业务逻辑和页面逻辑等剥离出来放到ViewModel层。
View层，就是ViewController层，他的任务就是从ViewModel层获取数据，然后显示。
上面对MVVM就先简单的这么一说，好好的理解并应用的话，还得实战。
二、关于工程中是否使用StoryBoard的论述
从网上经常看到说不推荐使用StoryBoard或者Xib,推荐用纯代码手写。个人认为这种观点是和苹果设计StoryBoard的初衷相悖的，在我做过的项目中是以StoryBoard为主，xib为辅，然后用代码整合每个StoryBoard.
举一个用Storyboard好处的例子就OK了，给控件添加约束，如果用Storyboard完成那是分分秒的事情，而用代码的添加约束的话是何等的恶心，纯代码写的话会把大量的时间花在写UI上，而且技术含量是比较低的，这个个人认为没什么必要。在团队合作中负责UI开发的小伙伴只需没人负责一个Storyboard,各开发各的，用SVN提交时把下面的勾（如下图）去掉即可，这样用Storyboard是没有问题的。然后再用代码进行整合就OK了。如果你在你的工程中加入了新的资源文件的话，用XCode自带的SVN提交的话需要吧Project Setting文件一并提交。
三、实战MVVM（用Xcode创建的Group是虚拟的文件夹，为了便于维护，建议创建物理文件夹，然后再手动引入）
1.下面通过一个实例来体会一下MVVM架构模式，下面是该工程的一级目录如下，每层之间的交互是用Block的形式来实现的
工程目录说明：
1.Request:文件夹下存储网络请求的类，下面会给出具体的实现
2.Config:就是工程的配置文件
3.Resource:就是工程的资源文件，下面有图片资源和Storyboard文件资源
4.Tools是:工具文件类，存放工具类，比如数据正则匹配等。
5.Vender:存放第三方类库
6.Model:这个就不多说了
7.ViewController:存放ViewController类资源文件，也就是View层
8.ViewModel：存放各种业务逻辑和网络请求

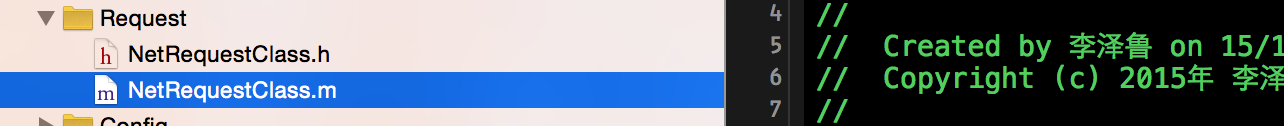

2.详解Request:Request负责网络请求的东西，具体如下：
NetRequestClass是存放网络请求的代码，本工程用的AF，因为本工程只是一个Demo,所以就只封装了监测网络状态，GET请求，POST请求方法，根据现实需要，还可以封装上传下载等类方法。
NetRequestClass.h中的代码如下：
//
// NetRequestClass.h
// MVVMTest
//
// Created by 李泽鲁 on 15/1/6.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import <Foundation/Foundation.h>
@interface NetRequestClass : NSObject
#pragma 监测网络的可链接性
+ (BOOL) netWorkReachabilityWithURLString:(NSString *) strUrl;
#pragma POST请求
+ (void) NetRequestPOSTWithRequestURL: (NSString *) requestURLString
WithParameter: (NSDictionary *) parameter
WithReturnValeuBlock: (ReturnValueBlock) block
WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
WithFailureBlock: (FailureBlock) failureBlock;
#pragma GET请求
+ (void) NetRequestGETWithRequestURL: (NSString *) requestURLString
WithParameter: (NSDictionary *) parameter
WithReturnValeuBlock: (ReturnValueBlock) block
WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
WithFailureBlock: (FailureBlock) failureBlock;
@end
NetRequestClass.m中的代码如下：
//
// NetRequestClass.m
// MVVMTest
//
// Created by 李泽鲁 on 15/1/6.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import "NetRequestClass.h"
@interface NetRequestClass ()
@end
@implementation NetRequestClass
#pragma 监测网络的可链接性
+ (BOOL) netWorkReachabilityWithURLString:(NSString *) strUrl
{
__block BOOL netState = NO;
NSURL *baseURL = [NSURL URLWithString:strUrl];
AFHTTPRequestOperationManager *manager = [[AFHTTPRequestOperationManager alloc] initWithBaseURL:baseURL];
NSOperationQueue *operationQueue = manager.operationQueue;
[manager.reachabilityManager setReachabilityStatusChangeBlock:^(AFNetworkReachabilityStatus status) {
switch (status) {
case AFNetworkReachabilityStatusReachableViaWWAN:
case AFNetworkReachabilityStatusReachableViaWiFi:
[operationQueue setSuspended:NO];
netState = YES;
break;
case AFNetworkReachabilityStatusNotReachable:
netState = NO;
default:
[operationQueue setSuspended:YES];
break;
}
}];
[manager.reachabilityManager startMonitoring];
return netState;
}
/***************************************
在这做判断如果有dic里有errorCode
调用errorBlock(dic)
没有errorCode则调用block(dic
******************************/
#pragma --mark GET请求方式
+ (void) NetRequestGETWithRequestURL: (NSString *) requestURLString
WithParameter: (NSDictionary *) parameter
WithReturnValeuBlock: (ReturnValueBlock) block
WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
WithFailureBlock: (FailureBlock) failureBlock
{
AFHTTPRequestOperationManager *manager = [[AFHTTPRequestOperationManager alloc] init];
AFHTTPRequestOperation *op = [manager GET:requestURLString parameters:parameter success:^(AFHTTPRequestOperation *operation, id responseObject) {
NSDictionary *dic = [NSJSONSerialization JSONObjectWithData:responseObject options:NSJSONReadingAllowFragments error:nil];
DDLog(@"%@", dic);
block(dic);
} failure:^(AFHTTPRequestOperation *operation, NSError *error) {
failureBlock();
}];
op.responseSerializer = [AFHTTPResponseSerializer serializer];
[op start];
}
#pragma --mark POST请求方式
+ (void) NetRequestPOSTWithRequestURL: (NSString *) requestURLString
WithParameter: (NSDictionary *) parameter
WithReturnValeuBlock: (ReturnValueBlock) block
WithErrorCodeBlock: (ErrorCodeBlock) errorBlock
WithFailureBlock: (FailureBlock) failureBlock
{
AFHTTPRequestOperationManager *manager = [[AFHTTPRequestOperationManager alloc] init];
AFHTTPRequestOperation *op = [manager POST:requestURLString parameters:parameter success:^(AFHTTPRequestOperation *operation, id responseObject) {
NSDictionary *dic = [NSJSONSerialization JSONObjectWithData:responseObject options:NSJSONReadingAllowFragments error:nil];
DDLog(@"%@", dic);
block(dic);
/***************************************
在这做判断如果有dic里有errorCode
调用errorBlock(dic)
没有errorCode则调用block(dic
******************************/
} failure:^(AFHTTPRequestOperation *operation, NSError *error) {
failureBlock();
}];
op.responseSerializer = [AFHTTPResponseSerializer serializer];
[op start];
}
@end

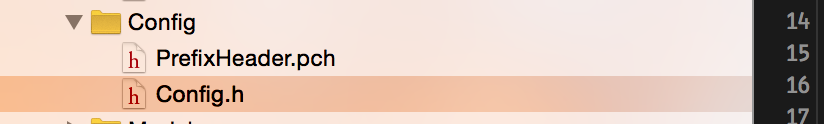

3.详解Config:创建pch文件，和Config.h文件
pch文件引入常用的头文件，内容如下：
//
// PrefixHeader.pch
// MVVMTest
//
// Created by 李泽鲁 on 15/1/6.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#ifndef MVVMTest_PrefixHeader_pch
#define MVVMTest_PrefixHeader_pch
#import"AFNetworking.h"
#import "UIKit+AFNetworking.h"
#import "Config.h"
#import "NetRequestClass.h"
#import "SVProgressHUD.h"
#endif
Config.h中就是各种宏定义和各种枚举类型和block类型，代码如下：
//
// Config.h
// MVVMTest
//
// Created by 李泽鲁 on 15/1/6.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#ifndef MVVMTest_Config_h
#define MVVMTest_Config_h
//定义返回请求数据的block类型
typedef void (^ReturnValueBlock) (id returnValue);
typedef void (^ErrorCodeBlock) (id errorCode);
typedef void (^FailureBlock)();
typedef void (^NetWorkBlock)(BOOL netConnetState);
#define DDLog(xx, ...) NSLog(@"%s(%d): " xx, __PRETTY_FUNCTION__, __LINE__, ##__VA_ARGS__)
//accessToken
#define ACCESSTOKEN @"你自己的access_token"
//请求公共微博的网络接口
#define REQUESTPUBLICURL @"https://api.weibo.com/2/statuses/public_timeline.json"
#define SOURCE @"source"
#define TOKEN @"access_token"
#define COUNT @"count"
#define STATUSES @"statuses"
#define CREATETIME @"created_at"
#define WEIBOID @"id"
#define WEIBOTEXT @"text"
#define USER @"user"
#define UID @"id"
#define HEADIMAGEURL @"profile_image_url"
#define USERNAME @"screen_name"
#endif

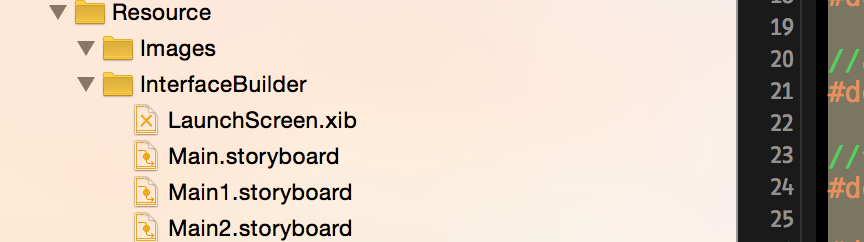

4.详解资源文件Resource，结构如下图：
Image中就存放各种图片（3x,2x等），InterfaceBuider里面就是放一些Xib和Storyboard文件，每个负责UI的开发人员负责一个Storyboard

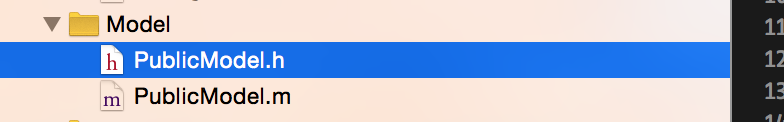

5.详解Model:本工程用的是请求公共微博接口我们需要在页面上现实用户的头像，用户名，发布日期，博文，已经隐式的用户ID和微博ID,文件目录结构如下：
PublicModel中的内容如下：
//
// PublicModel.h
// MVVMTest
//
// Created by 李泽鲁 on 15/1/8.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import <Foundation/Foundation.h>
@interface PublicModel : NSObject
@property (strong, nonatomic) NSString *userId;
@property (strong, nonatomic) NSString *weiboId;
@property (strong, nonatomic) NSString *userName;
@property (strong, nonatomic) NSURL *imageUrl;
@property (strong, nonatomic) NSString *date;
@property (strong, nonatomic) NSString *text;
@end

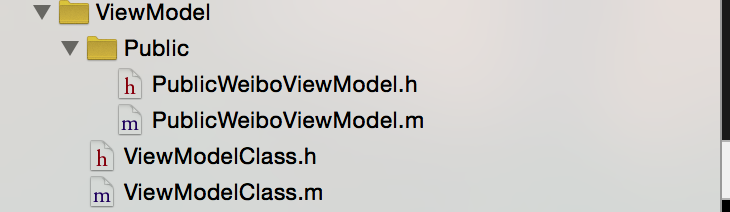

6.详解ViewModel层，本层是最为重要的一层，下面是本层的详细截图，ViewModeClass是所有ViewMode的父类，其中存储着共同部分
ViewModelClass.h中的内容如下：
//
// ViewModelClass.h
// MVVMTest
//
// Created by 李泽鲁 on 15/1/8.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import "ViewModelClass.h"
@implementation ViewModelClass
@interface ViewModelClass : NSObject
@property (strong, nonatomic) ReturnValueBlock returnBlock;
@property (strong, nonatomic) ErrorCodeBlock errorBlock;
@property (strong, nonatomic) FailureBlock failureBlock;
//获取网络的链接状态
-(void) netWorkStateWithNetConnectBlock: (NetWorkBlock) netConnectBlock WithURlStr: (NSString *) strURl;
// 传入交互的Block块
-(void) setBlockWithReturnBlock: (ReturnValueBlock) returnBlock
WithErrorBlock: (ErrorCodeBlock) errorBlock
WithFailureBlock: (FailureBlock) failureBlock;
@end
ViewModelClass.m中的内容如下：
//
// ViewModelClass.m
// MVVMTest
//
// Created by 李泽鲁 on 15/1/8.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import "ViewModelClass.h"
@implementation ViewModelClass
#pragma 获取网络可到达状态
-(void) netWorkStateWithNetConnectBlock: (NetWorkBlock) netConnectBlock WithURlStr: (NSString *) strURl;
{
BOOL netState = [NetRequestClass netWorkReachabilityWithURLString:strURl];
netConnectBlock(netState);
}
#pragma 接收穿过来的block
-(void) setBlockWithReturnBlock: (ReturnValueBlock) returnBlock
WithErrorBlock: (ErrorCodeBlock) errorBlock
WithFailureBlock: (FailureBlock) failureBlock
{
_returnBlock = returnBlock;
_errorBlock = errorBlock;
_failureBlock = failureBlock;
}
@end
PublicWeiboViewModel.h中的内容如下：
//
// PublicWeiboViewModel.h
// MVVMTest
//
// Created by 李泽鲁 on 15/1/8.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import "ViewModelClass.h"
#import "PublicModel.h"
@interface PublicWeiboViewModel : ViewModelClass
//获取围脖列表
-(void) fetchPublicWeiBo;
//跳转到微博详情页
-(void) weiboDetailWithPublicModel: (PublicModel *) publicModel WithViewController: (UIViewController *)superController;
@end
PublicWeiboViewModel.m中的内容如下：
//
// PublicWeiboViewModel.m
// MVVMTest
//
// Created by 李泽鲁 on 15/1/8.
// Copyright (c) 2015年 李泽鲁. All rights reserved.
//
#import "PublicWeiboViewModel.h"
#import "PublicDetailViewController.h"
@implementation PublicWeiboViewModel
//获取公共微博
-(void) fetchPublicWeiBo
{
NSDictionary *parameter = @{TOKEN: ACCESSTOKEN,
COUNT: @"100"
};
[NetRequestClass NetRequestGETWithRequestURL:REQUESTPUBLICURL WithParameter:parameter WithReturnValeuBlock:^(id returnValue) {
DDLog(@"%@", returnValue);
[self fetchValueSuccessWithDic:returnValue];
} WithErrorCodeBlock:^(id errorCode) {
DDLog(@"%@", errorCode);
[self errorCodeWithDic:errorCode];
} WithFailureBlock:^{
[self netFailure];
DDLog(@"网络异常");
}];
}
#pragma 获取到正确的数据，对正确的数据进行处理
-(void)fetchValueSuccessWithDic: (NSDictionary *) returnValue
{
//对从后台获取的数据进行处理，然后传给ViewController层进行显示
NSArray *statuses = returnValue[STATUSES];
NSMutableArray *publicModelArray = [[NSMutableArray alloc] initWithCapacity:statuses.count];
for (int i = 0; i ) {
PublicModel *publicModel = [[PublicModel alloc] init];
//设置时间
NSDateFormatter *iosDateFormater=[[NSDateFormatter alloc]init];
iosDateFormater.dateFormat=@"EEE MMM d HH:mm:ss Z yyyy";
//必须设置，否则无法解析
iosDateFormater.locale=[[NSLocale alloc]initWithLocaleIdentifier:@"en_US"];
NSDate *date=[iosDateFormater dateFromString:statuses[i][CREATETIME]];
//目的格式
NSDateFormatter *resultFormatter=[[NSDateFormatter alloc]init];
[resultFormatter setDateFormat:@"MM月dd日 HH:mm"];
publicModel.date = [resultFormatter stringFromDate:date];
publicModel.userName = statuses[i][USER][USERNAME];
publicModel.text = statuses[i][WEIBOTEXT];
publicModel.imageUrl = [NSURL URLWithString:statuses[i][USER][HEADIMAGEURL]];
publicModel.userId = statuses[i][USER][UID];
publicModel.weiboId = statuses[i][WEIBOID];
[publicModelArray addObject:publicModel];
}
self.returnBlock(publicModelArray);
}
#pragma 对ErrorCode进行处理
-(void) errorCodeWithDic: (NSDictionary *) errorDic
{
self.errorBlock(errorDic);
}
#pragma 对网路异常进行处理
-(void) netFailure
{
self.failureBlock();
}
#pragma 跳转到详情页面，如需网路请求的，可在此方法中添加相应的网络请求
-(void) weiboDetailWithPublicModel: (PublicModel *) publicModel WithViewController:(UIViewController *)superController
{
DDLog(@"%@,%@,%@",publicModel.userId,publicModel.weiboId,publicModel.text);
UIStoryboard *storyboard = [UIStoryboard storyboardWithName:@"Main" bundle:[NSBundle mainBundle]];
PublicDetailViewController *detailController = [storyboard instantiateViewControllerWithIdentifier:@"PublicDetailViewController"];
detailController.publicModel = publicModel;
[superController.navigationController pushViewController:detailController animated:YES];
}
@end

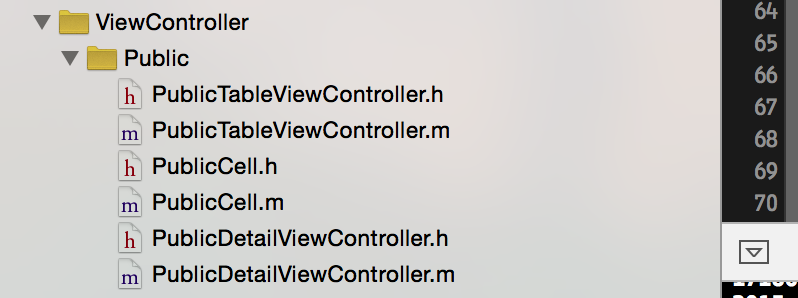

7.ViewController层的目录结构如下：
上面的代码就不一一粘了（主要是手按command + C 按累了），后面的链接会有源码

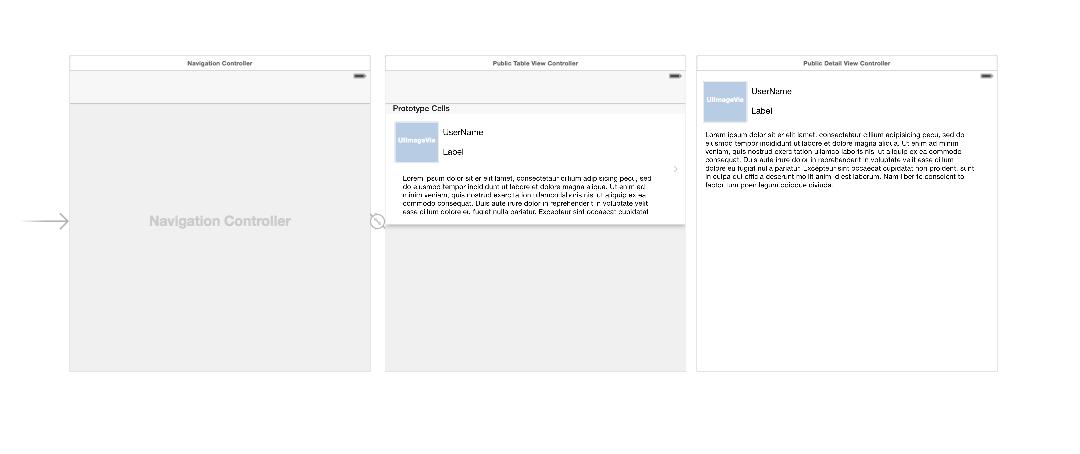

8.storybord中的结构如下：

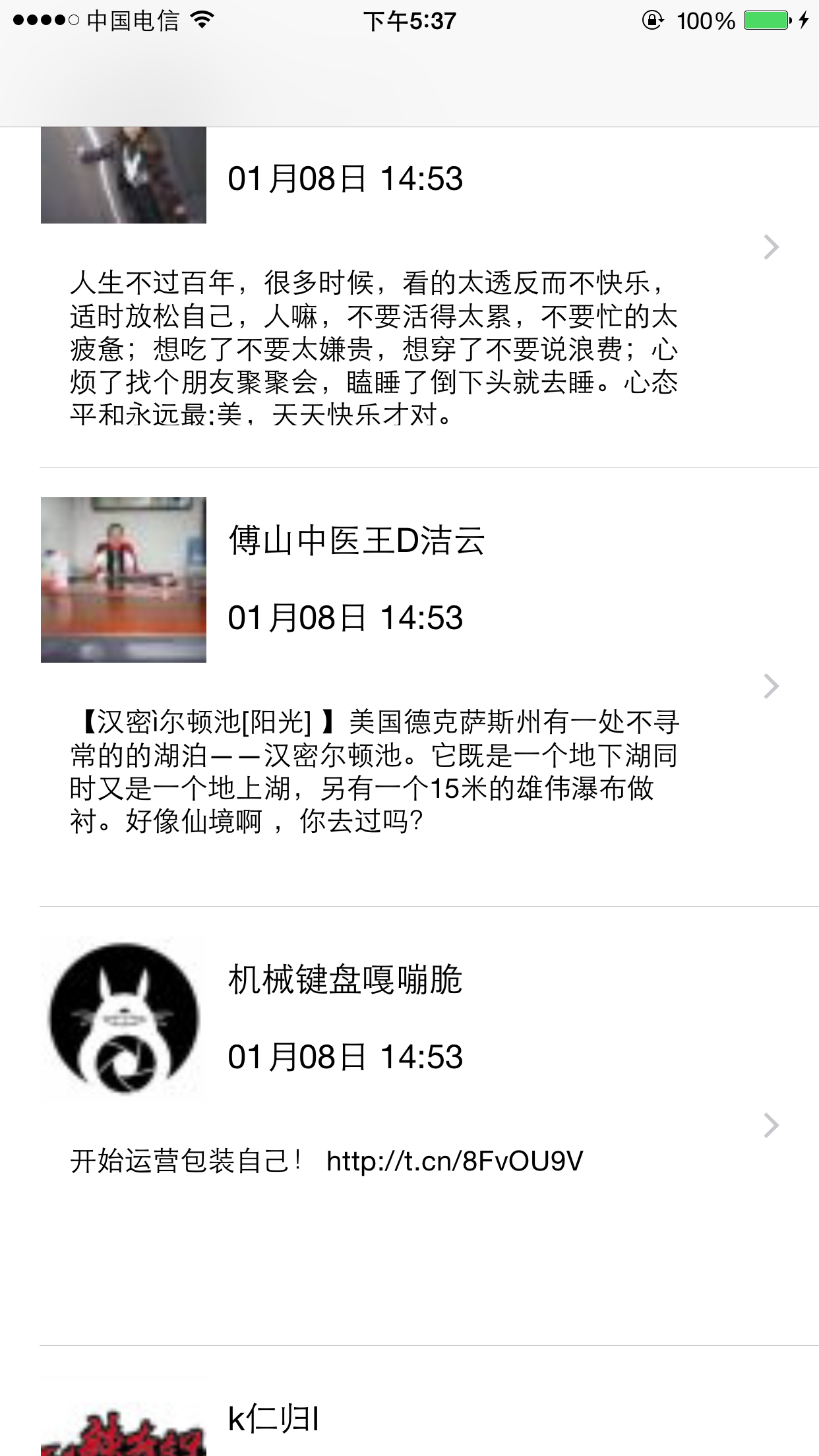

运行的最终效果：

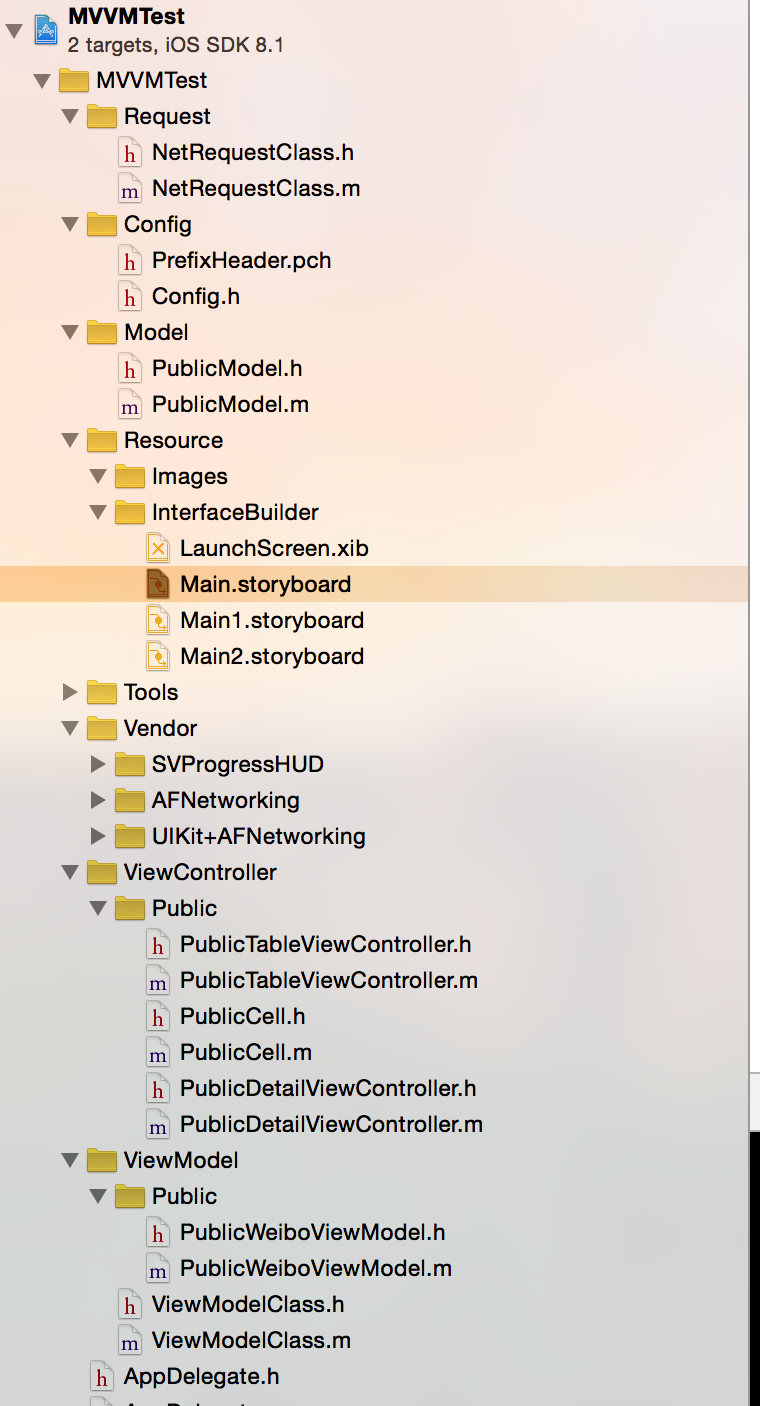

9.完整目录结构，页面间的业务逻辑，和网络的请求数据是放在ViewModel层的，当然了这也不是绝对的，要灵活把握。我个人是特别喜欢编程的，因为编程灵活起来就会很有乐趣。
10.博文快结束了，在这儿在总结一下SVN使用频率比较高的而且比较重要的命令吧（当然，本人平时主要是用XCode自带的SVN可视化管理~）
（1）、更新本地代码命令
1.1 svn up 更新版本
1.2 svn info 查看当前版本信息
（2）、代码的提交
2.1 svn info 查看当前本地版本信息
2.2 svn up 更新到最新版本信息

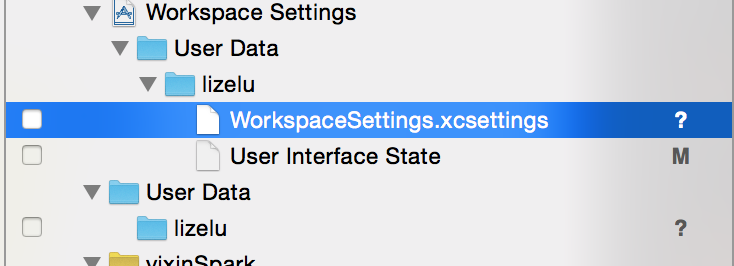

2.3 svn st 查看文件状态 M-修改 D-删除 A-添加 U-更新 ?-未知状态 !-警告 C-冲突
2.4 svn add fileName: 如果出现？一般是添加文件时出的问题，在把文件svn add fileName一下后，该文件的状态会改成A
2.5 svn del fileName:如果出现！一般是删除文件时会出现的警告需呀执行svn del fileName命令后，该文件的状态会改成D
2.6 svn ci -m”提交的原因”
在文章的最后呢附上DEMO的:GitHub下载地址：https://github.com/lizelu/MVVM , 有什么问题给我留言，或者在Q我都可以~
